LFT-G®PP LGF60 긴 유리 강화 폴리프로필렌 복합재
LFT-G®PP LGF60은 탁월한 강성, 강도 및 치수 안정성을 위해 설계된 60% 길이의 유리 섬유{2}}강화 폴리프로필렌 화합물입니다. 높은 섬유 함량은 굴곡 탄성률과 162도의 열변형 온도를 제공하므로 자동차, 산업 및 소비자 응용 분야의 구조 부품에 대한 이상적인 경량 금속 대체품이 됩니다.
폴리프로필렌 매트릭스는 탁월한 내화학성과 거의 제로에 가까운 수분 흡수율을 제공하여 습하고 화학적으로 공격적인 환경에서 안정적인 성능을 보장합니다.
PP LGF60을 선택하는 이유는 무엇입니까?
LFT-G®PP LGF60은 폴리프로필렌의-비용 효율성과 내화학성을 긴 유리 섬유 강화재의 기계적 성능과 결합합니다. 짧은-유리 PP에 비해 훨씬 더 높은 강성, 충격 강도 및 크리프 저항성을 제공합니다. 낮은 밀도와 높은 섬유 함량은 뛰어난 강성-대-중량 비율을 제공하는 동시에 복잡한 사출 성형 부품에 대해 우수한 유동성을 유지합니다-.
높은 강성 및 강도
PP LGF60은 긴 유리 섬유 강화재를 사용하여 뛰어난 강성과 하중{1}}지탱 성능을 제공합니다.
우수한 내열성
PP LGF60은 강력한 열 안정성을 제공하므로 고온 환경에서도 기계적 성능을 유지할 수 있습니다.-
가볍고 비용-효과적
PP LGF60은 강도를 저하시키지 않고 부품 무게를 줄이는 데 도움이 되는 저밀도, 고성능-솔루션을 제공합니다. 비용 효율적인-폴리프로필렌 베이스와 효율적인 사출 성형 공정입니다.
기술 데이터 시트 – LFT-G®PP LGF60
응용
자동차 언더후드 부품
LFT-G®PP LGF60은 가벼운 무게로 금속과 같은 강성을{1}제공하므로 배터리 트레이, 시트 프레임 및 프런트엔드 모듈에 이상적입니다.{2}} 또한 -후드 열을 견디어 표준 열가소성 수지에서 흔히 발생하는 변형을 방지합니다.
산업 기계 및 장비
펌프 하우징, 밸브 본체 및 화학물질 랙은 부식 및 크리프 현상으로 인해 어려움을 겪는 경우가 많습니다. LFT-G®PP LGF60은 산, 알칼리, 습기에 강하고 부하 시 치수 안정성을 유지하면서 공격적인 환경에서 사용 수명을 연장합니다.{1}}
소비자 및 전기 제품
얇은 벽, 복잡한 리브 및 내열성은 기기 및 도구 하우징에 매우 중요합니다. LFT-G®PP LGF60은 복잡한 금형에 쉽게 들어가고 견고하게 고정되어 엔지니어링 플라스틱 비용 없이 내구성을 제공합니다.
사출 성형 – 빠른 참조
이 가공 가이드는 LFT 장섬유 강화 열가소성 수지용으로 특별히 개발되었습니다. 모든 매개변수는 섬유 길이를 유지하고 기계적 성능을 극대화하기 위해 저전단 가공에 최적화되어 있습니다.
L/D 비율이 18:1~22:1인 계량 스크류는 대형 개방형 노즐 및 자유 흐름 체크 밸브와 결합되어 주입 중 섬유 파손을 최소화합니다. 적절한 장비를 선택하면 섬유 길이 분포가 유지되고 부품 강도가 일정하게 유지됩니다.
LFT-G®PP LGF60은 권장 가공 창 내에서 우수한 용융 안정성을 나타냅니다. 적절한 금형 온도는 표면 품질을 향상시키고 잔류 응력을 최소화합니다. 재료 품질 저하 및 노즐 막힘을 방지하려면 가동을 중단하기 전에 채워지지 않은 PP로 퍼지하십시오.
- 사전 건조:80~90도에서 2~4시간(건조기 권장)
- 용융 온도:210-250도
- 금형 온도:38~69도
- 주입 압력:69‑103MPa
- 나사 L/D:18:1-22:1, 측광 유형
메모:섬유 길이를 보존하려면 대형 개방형 노즐과 자유 흐름 체크 밸브를 사용하십시오. 종료하기 전에 채워지지 않은 PP로 퍼지하십시오. 260도 이상의 과도한 체류 시간을 피하십시오.
FAQ
Q: LFT-G인가요?®고온 애플리케이션에 적합한 PP LGF60은-?
답: 그렇습니다. 1.8 MPa에서 162도의 열변형 온도, LFT-G®PP LGF60은 -후드 자동차, 산업 기계, 전기 기기 환경에서 지속적인 서비스를 견딜 수 있습니다. 간헐적인 로딩의 경우 최대 180도까지의 단기-편위가 허용됩니다.

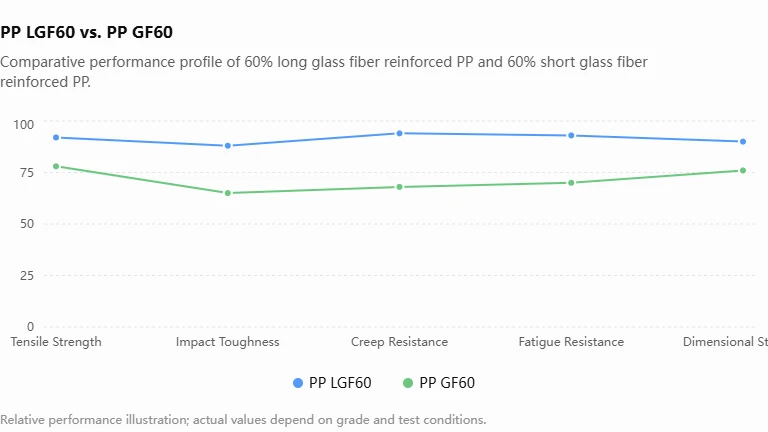

Q: LFT-G는 어떻게 되나요?®PP LGF60은 짧은 유리 섬유 강화 PP와 비교됩니까?
답: LFT-G®PP LGF60은 훨씬 더 높은 강성(굴곡 탄성률 11,536MPa 대 짧은-유리 PP의 경우 ~5,000MPa), 충격 강도(47kJ/m² 대 ~15kJ/m²) 및 크리프 저항성을 제공합니다. 긴 유리 섬유 네트워크는 지속적인 응력 하에서 탁월한 하중 전달 및 치수 안정성을 제공합니다.
Q: LFT-G에 권장되는 처리 방법은 무엇입니까?®PP LGF60?
답변: 낮은-압축 나사(18:1-22:1 L/D)와 자유-유량 체크 밸브가 있는 표준 사출 성형기를 사용하세요. 80~90도에서 2~4시간 동안 사전 건조하세요. 권장 용융 온도는 210-250도, 금형 온도는 38-69도입니다. 종료하기 전에 채워지지 않은 PP로 퍼지하십시오.
인기 탭: lft-g pp 유리 섬유로 채워진 크리프 방지 과립, 중국 제조 업체, 공급 업체, 공장, 구매, 맞춤형
