Name: TPU LCF30 유연한 구조 등급 제조업체 LFT-G
Brand: LFT-G
SKU: 313717574

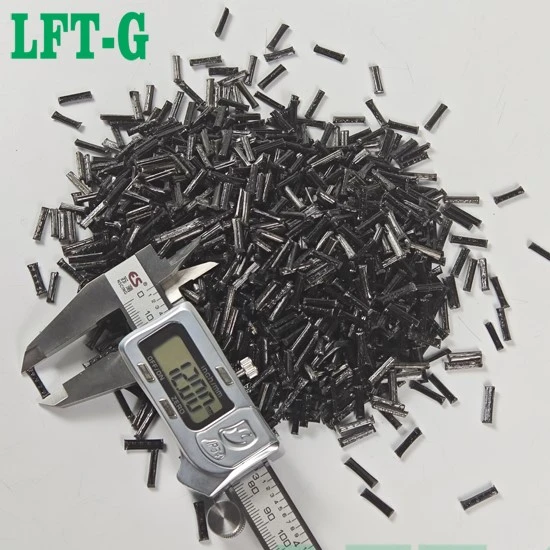

TPU LCF30 –30% 긴 탄소 섬유 TPU

긴 탄소 섬유 강화 열가소성 폴리우레탄 • 탄소 섬유 함량 30% • 고성능 구조용으로 설계됨-

설명

LFT-G^®TPU LCF3030%이다긴 탄소 섬유 까다로운 엔지니어링 응용 분야를 위해 설계된 강화 열가소성 폴리우레탄(TPU) 컴파운드입니다. 연속-섬유 아키텍처는 내하중 및 ESD-민감한 환경에서 표준 단섬유 화합물보다 -뛰어난 기계적 강도, 열 안정성 및 전기 전도성을 제공합니다.-

금속-교체 계획에 이상적인 TPU LCF30은 TPU의 강인함과 유연성과 긴 탄소 섬유의 강성 및 전도성을 결합하여 성능과 가공성의 독특한 균형을 제공합니다.

주요 장점

고강도-~-무게

저밀도의 탁월한 기계적 성능으로 내구성을 저하시키지 않으면서 경량 구조 부품을 구현할 수 있습니다.

열 안정성

최대 135도(HDT)의 특성을 유지하며 후드 내부 및 고온{2}}산업 응용 분야에 탁월한 내열성을 제공합니다.

전기 전도도

체적 저항률이 < 10³ Ω·cm로 신뢰할 수 있는 ESD 보호 기능을 제공하여 전자 제품 및 민감한 장비에 이상적입니다.

치수 정밀도

낮은 변형, 탁월한 성형 복제 및 일관된 수축은 복잡한 사출 성형 부품에 대한 엄격한 공차를 보장합니다.-

성능 우위: 장섬유와 단섬유

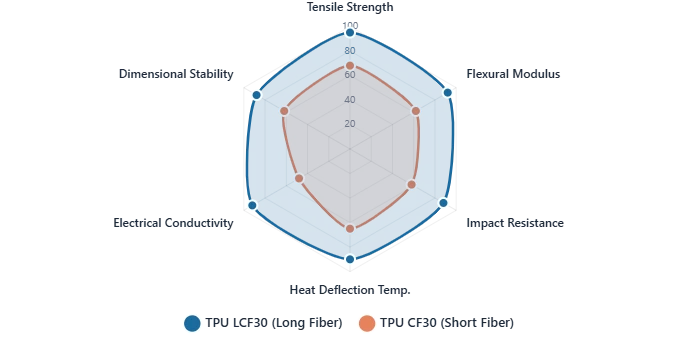

TPU LCF30(긴 탄소 섬유) 대TPU CF30(단탄소섬유) - 동일한 30% 로딩, 극적으로 다른 성능.

TPU LCF30 (long carbon fiber) vs. TPU CF30 (short carbon fiber)

TPU LCF30(긴 파이버) TPU CF30(짧은 파이버) • 값이 높을수록 성능이 우수함을 나타냄

기술 데이터 시트

재산	값	단위	시험방법
밀도	1.28	g/cm3	ISO 1183
인장강도	~125	MPa	ISO 527
인장 계수	~8 200	MPa	ISO 527
파단시 신장	~3.2	%	ISO 527
굴곡강도	~185	MPa	ISO 178
굴곡 탄성률	~7 800	MPa	ISO 178
샤르피 임팩트(23도)	~48	kJ/m²	ISO 179-1eU
샤르피 노치(23도)	~14	kJ/m²	ISO 179-1eA
HDT(1.8MPa)	135	도	ISO 75-2

가공 지침 – 사출 성형

processing guide.png

건조

80~100도 · 4~6시간
수분 < 0.02%

▶

주입

190~220도 용융
중-고속

▶

압력 유지

50~80% 주입
압력 · 3~8초

▶

냉각

금형 40~60도
균일한 냉각

▶

탈형

부드러운 배출
구배 각도 1도 이상

처리 팁:L/D가 20:1 이상인 나사를 사용하십시오. 과도한 전단을 피하십시오. 배압 0.5~1.5MPa. 최적의 섬유 배향과 기계적 특성을 위해서는 균일한 용융 온도를 보장하고 과도한-보압을 피하세요. 최대 20%의 재분쇄(재처리)를 특성 검증과 함께 사용할 수 있습니다.

TPU LCF30 애플리케이션

자동차

높은 강도와 내열성을 요구하는 경량 구조 인서트, 페달 모듈, 브래킷 및{0}}후드 구성품.

항공우주

기내 장비 및 항공 전자 하우징용 내부 구조 부품, 클립, 브래킷 및 ESD 안전 구성 요소입니다.

전자제품

반도체 및 가전제품 제조를 위한 ESD 안전 인클로저, 커넥터, 차폐 프레임, 정밀 부품입니다.

산업용

중장비 및 자동화 장비를 위한 고성능 기어, 베어링, 펌프 부품 및 내마모성 부품.

FAQ

Q: 고하중 구조 부품에 TPU CF30 대신 TPU LCF30을 선택하는 이유는 무엇입니까?

A: 긴 탄소 섬유는 크리프 저항성, 고온에서의 강성 유지 및 피로 내구성을 획기적으로 향상시키는 연속 강화 네트워크를 생성합니다. TPU LCF30은 단섬유 TPU CF30에 비해 최대 40% 더 높은 인장 강도와 50% 더 높은 굴곡 탄성률을 통해 지속적인 하중 하에서 우수한 기계적 특성을 유지하는 동시에 탁월한 ESD 보호 및 치수 안정성을 제공합니다.

Q: TPU LCF30은 자동차 및 산업용 애플리케이션에서 금속을 대체할 수 있습니까?

답: 물론이죠. TPU LCF30은 뛰어난 내식성, 설계 유연성, 여러 금속 부품을 단일 사출 성형 부품으로 통합하는 기능과 함께 알루미늄에 필적하는 무게 대비 강도 비율을 제공합니다. 강철에 비해 최대 60%, 알루미늄에 비해 최대 30%까지 무게를 줄이는 동시에 ESD에 민감한 어셈블리에 고유한 전기 전도성을 제공합니다.

Q: TPU LCF30의 권장 처리 조건은 무엇입니까?

A: 80~100도에서 4~6시간 동안 사전 건조합니다(수분 < 0.02%). 용융 온도 190~220도, 금형 온도 40~60도. 섬유 파손을 최소화하려면 L/D가 20:1 이상인 계량 나사와 자유 흐름 체크 밸브를 사용하십시오. 과도한 체류 시간과 전단력을 피하십시오. 최대 20%의 재분쇄물을 특성 검증과 함께 재사용할 수 있습니다.

LFT team
