PP-LGF30이란 무엇인가요? PP GF30 (장섬유) 특성 및 데이터시트|LFT-G®

PP LGF30이란 무엇입니까?

LFT-G® LGF30 PP GF30 NG03 LFT-Polypropylene Compounds White Pellets LFT-G^®PP-LGF3030% 길이의 유리 섬유 강화 열가소성 Copo{1}}폴리프로필렌 복합재입니다. 고성능-사출 성형용으로 설계된 이 소재는 표준 플라스틱과 금속 사이의 격차를 해소하여 뛰어난 충격 인성과 구조적 강성을 제공합니다.

탁월한 충격 강도:12mm 길이의-섬유 골격은 표준 단섬유 PP GF30보다 3-배 더 강한 인성을 제공합니다.
금속 교체 성능:높은 인장 강도(121MPa)와 모듈러스로 인해 알루미늄과 강철을 대체할 수 있는 경량 소재입니다.
치수 안정성:초-수축률(0.2-0.3%)은 대규모 사출 성형 부품의 정밀도를 보장합니다.
극한 환경 내구성:-30도에서 150도까지 기계적 무결성을 유지하며 자동차 내부 응용 분야에 적합합니다.-
비용-효율적인 제조:높은-유동 특성을 지닌 표준 사출 성형에 최적화되었습니다.

기술 데이터 시트(TDS) - PP-LGF30 NG03

물리적 특성	시험방법	일반적인 값	단위
비중	ASTM D-792	1.11	g/cm3
성형수축	ASTM D-955	0.20 - 0.30	%
열 변형 온도(HDT)	ISO 75-2	159	도
기계적 성질
인장강도	ISO 527	121	MPa
인장 계수	ISO 527	6963	MPa
노치형 아이조드 임팩트	ISO 180	38	kJ/m²
굴곡강도	ASTM D-790	155	MPa

전체 LFT PP LGF30 데이터 시트 PDF 다운로드

PP GF30에서 PP LGF30으로 업그레이드하는 이유는 무엇입니까?

1. 우수한 강도 및 경량화

LFT-G® PP-LGF30은 더 넓은 영역에 응력을 분산시키는 연속 섬유 골격을 활용합니다.표준 단섬유 PP GF30보다 훨씬 높은 인장강도(121MPa)를 제공합니다.이를 통해 엔지니어는 알루미늄과 동일한 구조적 무결성을 유지하면서 15~20% 더 가벼운 더 얇은{0}벽 부품을 설계할 수 있습니다.

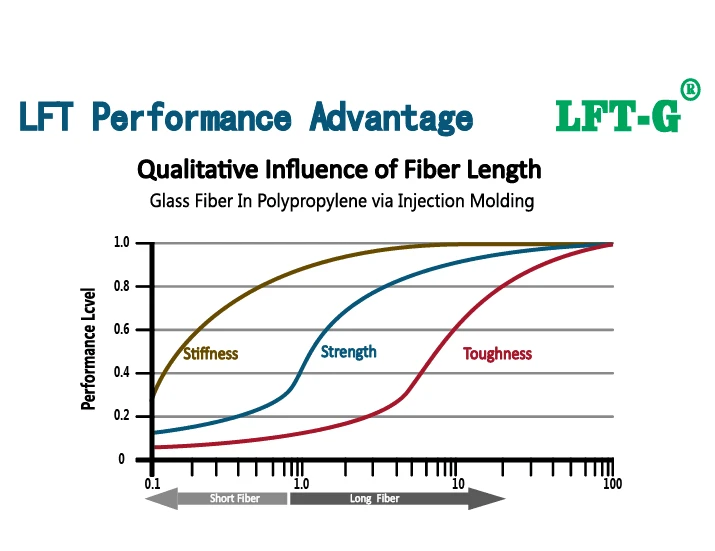

PP LGF30 vs PP GF30 Mechanical Performance Comparison

2. 비교할 수 없는 충격 강인성

긴 섬유 강화재는 큰 충격이 가해지는 상황에서 높은 에너지 흡수력을 제공합니다.-노치 충격 강도는 단-섬유 등급의 거의 3배인 38kJ/m²에 이릅니다.영하의 기온이나 갑작스런 고하중에서도 부품이 깨질 가능성이 적으므로-자동차 및 산업용 애플리케이션의 장기적인 안전이 보장됩니다.

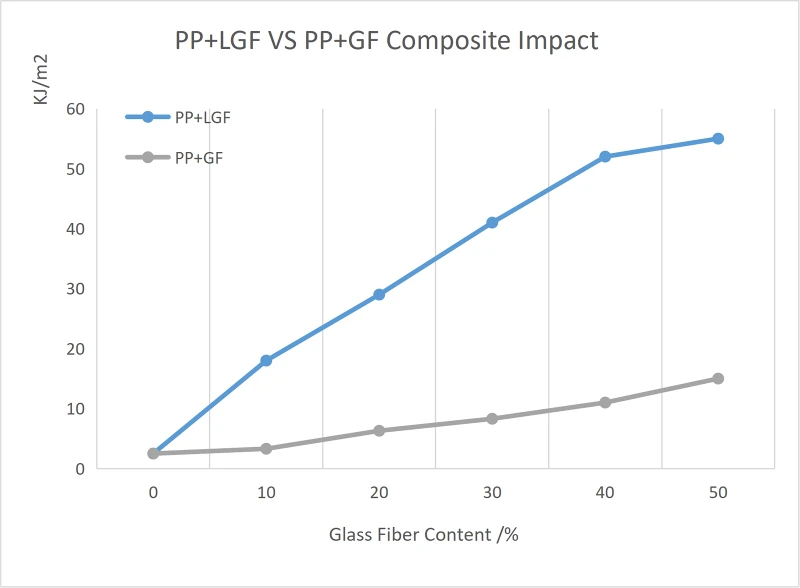

PP LGF VS PP GF Impact Strength Comparison Curve Sheet

산업 성공 사례

자동차 엔진 부품

팬 슈라우드 및 엔진 커버에 사용됩니다. PP-LGF30은 낮은 크리프와 높은 열 변형 온도(159도)를 제공하여 장기간-고온-노출에도 변형이 발생하지 않습니다.

고-효율성 워터 펌프

스테인레스 스틸 임펠러를 교체했습니다. 탁월한 내화학성과 치수 안정성을 제공하여 펌프 효율을 향상시키는 동시에 생산 비용을 절감합니다.

PP LGF30 Automotive Application

처리정보

다음 값은 권장 사항입니다. 건조제/건식 공기 건조기(수분 함량 0.1% 이하)를 권장합니다.

섬유 파손을 최소화하고 최적의 성능을 보장하려면 압축률이 낮은-범용-나사를 사용하는 것이 좋습니다.

매개변수	추천
건조 온도	80 - 90도
건조시간	2 - 4시간
용융온도(노즐 ②)	210 - 250도
금형 온도(영역 ③)	38 - 69도
배압	낮음(섬유 손상을 최소화하기 위해)
